《 Radix 八木アンテナ 》

144MHz-SSB/CW

RY-144M7S/W
RY-144N7S/W



型  式 7エレメント八木
2列スタック
周 波 数 144MHz 〜 144.8MHz
(fo:144.2MHz)
VSWR 1.5 以下 インピーダンス 50 Ω
利  得 15.9 dBi F B 比 18 dB 以上
最大入力 200W (FM) 電力半値角 27゜
ブーム長 2,400 mm 回転半径1,585 o
重  量 5.5 Kg コネクター M−J (RY-144M7S/W)
N−J (RY-144N7S/W)
受風面積 0.25 u 耐 風 速 瞬間最大風速 40 m/sec.
適合マスト φ25o 〜 φ60o
標準価格 RY-144M7S/W : \63,580. (本体価格 \57,800)
RY-144N7S/W : \64,240. (本体価格 \58,400)
取扱説明書 (1.27MB)   【 ご覧いただくには Adobe Reader が必要です 】
備  考 RY-144N7S/W は受注生産です。
( 仕様は、予告無く変更する場合があります)

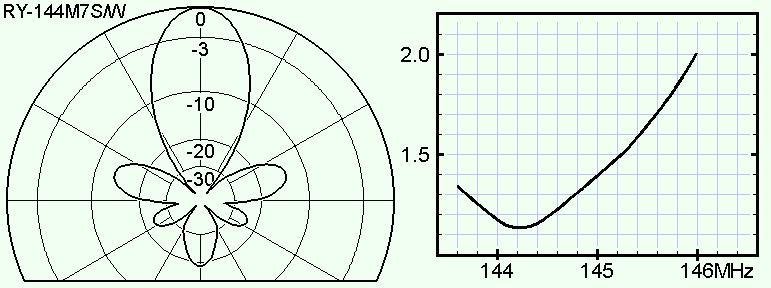

< ビームパターンは、144.2MHz における 垂直偏波・水平面 です >


RY-144M7S/W の外観寸法


               寸法は概算です (単位 cm)
