《 HF帯 V型ダイポール 》
ＲＤ−Ｖ・Jr シリーズ

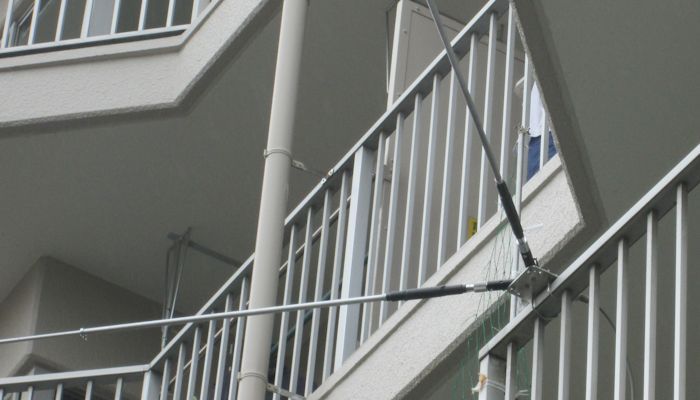

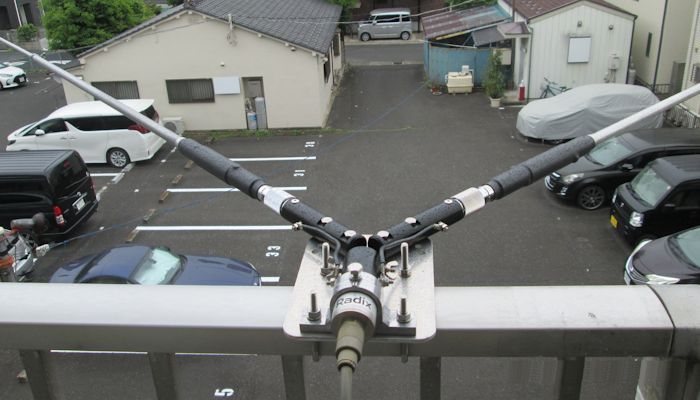

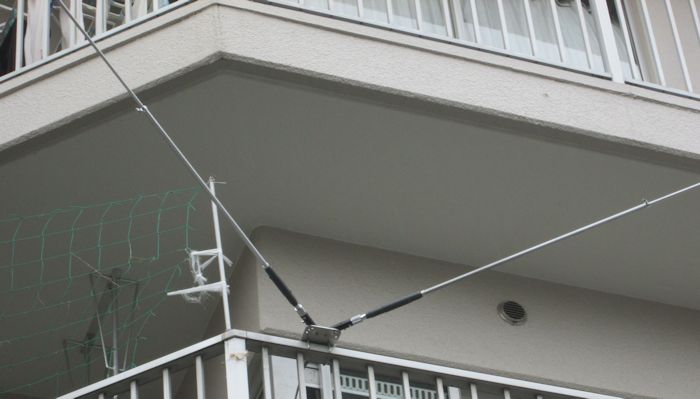

ベランダの手すり等の横パイプに水平に突き出すように取り付けられますので、マンションの
片側のエレメントの長さは約2.5m。そして先端のエレメントには

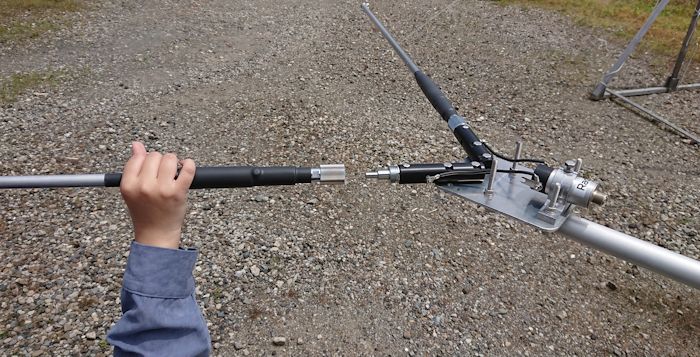

長いエレメント全体を回さずに手元の金具を回せば、エレメントの取り外しができます。
| ★ 周波数帯の変更はエレメントの交換で行います ★ | ご利用にはバラン･マウントセットが必要です。（お得な RD-BL 付セットもございます） バラン･マウントセットはそのまま他のバンドでもご利用できます。(RD-S106を除く)
すでに ＲＤＥ-シリーズ や ＲＤＬ-シリーズ で利用した RD-VB,RD-BL,RD-BL/G を |
|---|
【 参考：RD-V･Jr シリーズは帯域が狭いため、ATU の併用をお勧めします 】
| MODEL 〔RD-BL付セット〕 |
RD-V40Jr RD-V40Jr/BL |
RD-V30Jr RD-V30Jr/BL |
RD-V20Jr RD-V20Jr/BL |
RD-V17Jr RD-V17Jr/BL |
RD-V15Jr RD-V15Jr/BL |
RD-V12Jr RD-V12Jr/BL |
RD-V10Jr RD-V10Jr/BL |
|
|---|---|---|---|---|---|---|---|---|
| 型 式 | 1/2λ 短縮ダイポール | |||||||
| 周波数帯 | 7MHz | 10MHz | 14MHz | 18MHz | 21MHz | 24MHz | 28MHz | |
| インピーダンス | 50 Ω | |||||||
| VSWR | 1.5 以下 (fo:中心周波数において) | |||||||
| バンド幅 (※1) | 約15 KHz | 約30 KHz | 約50 KHz | 約80 KHz | 約170 KHz | 約300 KHz | 約700 KHz | |
| 最大入力 | 200W (SSB) ／ 150W (CW) ／ 75W (ALL MODE) (※2) | |||||||
| コネクター | Ｍ−Ｊ | |||||||
| 寸 法 | 約 5,150 mm ( 180゜) , 約 3,650o ( 90゜) | |||||||
| 重 量 | 約 1.9 Kg ( RD-BL 利用時 ) | |||||||
| 受風面積 | 約 0.07 u | |||||||
| 耐 風 速 | 瞬間最大風速 30 m/sec. | |||||||
| 適合マスト | φ25o 〜 φ60o ( RD-BL 利用時 ) | |||||||
| 標準価格 | 各 ￥22,000. （本体価格 ￥20,000） ／
〔RD-BL付セット(/BL)〕各 ￥34,100. （本体価格 ￥31,000） 〕 |
|||||||
| 取扱説明書 |  (1.49MB) 【 ご覧いただくには Adobe Reader が必要です 】 |
|||||||
| 備 考 | RD-V__Jr/BL には、バラン・マウントセット RD-BL が付属しております。 上記仕様は、 RD-BL または RD-BL/G とセットで使用した場合です。 |
|||||||
|
コイルに電力が加わりますと、発熱による膨張のため fo が変化します。特に 3.5/3.8MHz帯や7MHz帯
|
