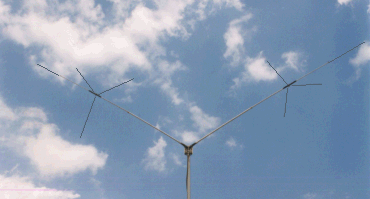

≪ミッドサイズ・デュアルバンド Ｖ型ダイポール≫

　

移動局用・固定局用　　　7/21MHz

　●　RD-0721/BL　（バラン・マウント付）
　●　RD-0721　　　　　　　　　　　　　　.

　

【　特　徴　】

★ 大きさは、片側約 3.8m のミディアムサイズ

　当社ＲＤＥ−シリーズと、同等の長さです。7MHz帯はセンターローディングタイプ、21MHz帯はハットエレメントを採用し効率を損なわずに短縮しました。
ミディアムサイズの手頃なダイポールアンテナです。

★ 移動運用に最適！　収納サイズは1.35m

　エレメントは、ＲＤＥ−シリーズと同じ振り出し式（４段）で蝶ボルト付きです。収納時は 振り出し式のままですと約1.35m。エレメントを分割収納すれば、
約1.2m まで短くなりますので自家用車のトランクにも収納できます。もちろん、設営や撤収に工具等は必要ありません。
　短時間で設営が可能、しかもマスト１本で設営できますのでタイヤベースとベスト・マッチです。

★ 7MHz帯はバンド拡張 (7.00〜7.20MHz) に対応！

　　　　　【注意】　RD-0721はエレメントのみです。ご使用には別途バラン・マウントセット（製品名：RD-BL または RD-BL/G）が必要です。
　　　　　【参考】　RD-VB や RD-Vシリーズのマウント部も使用可能です。ただし一部のネジがしっかり締めにくいのでご注意ください。

　

機 種 名 RD-0721/BL
周 波 数 7.00 〜 7.20MHz 21.00 〜 21.45MHz
型　式 1/2λ　短縮ダイポール
インピーダンス 50Ω
VSWR 1.5 以下
バンド幅　(※1) 約 15 KHz 約 300 KHz
最大入力 200W (SSB)，　150W (CW), 　 75W (ALL MODE) (※2)
コネクター Ｍ−Ｊ
エレメント長 片側約 3,800 mm（ ハット・エレメント：600mm ×3 ）
設置角度 90゜, 130゜, 170゜に固定
収納寸法 1,350 mm （分割収納時 : 1,200 o）
重　　量 2.4 Kg
受風面積 0.1 u
耐　風　速 瞬間最大風速　30 m/sec.
適合マスト φ25o 〜 φ60o
標準価格 　RD-0721/BL :エレメント・バラン付マウントセット ･･･ ￥46,200 （本体価格 ￥42,000）
　RD-0721　　:エレメントセット ･････････････････････ ￥34,100 （本体価格 ￥31,000）
　RD-BL　　 　:専用バラン付マウントセット ･･･････････ ￥15,180 （本体価格 ￥13,800）
取扱説明書 (1.02MB) 　【 ご覧いただくには Adobe Reader が必要です 】
備　　考 ( 仕様は、予告無く変更する場合があります。)

(※1)　バンド幅とはVSWRがおおむね1.5以下の帯域です。(但し、設置状況により測定値より狭くなる場合があります。)
(※2)　ALL MODE における連続送信は5分以内に限ります。（RTTY，FT-8Ｍも含まれます）　　　　　　　　　　　　．

　
＜ Radix製 Ｖ型ダイポールの最大電力における注意点 ＞

　　コイルに電力が加わりますと、発熱による膨張のため fo が変化します。特に 3.5/3.8MHz帯や7MHz帯
　のコイルは巻き数が多いので、それに伴い発熱量も大きいです。帯域幅を超えてfo が変化しますと SWR
　も悪化します。　規格を超えた電力を加えてもすぐに破損はしませんが、規格内でも長時間運用する場合
　は SWR が大きく変化しますので SWR の変化を監視しながら運用することを心がけてください。
　　特に FT-8 は、ほとんど連続送信と同じですので、SSBの場合の 1/2〜1/3程度を目安にしてください。

　
