《 ポータブルタイプ Ｖ型短縮ダイポール 》
|
基本セットだけで、28MHz帯、または 50MHz帯の運用が可能です。 更にベースコイルの追加で、他の周波数帯の運用もできます。 |

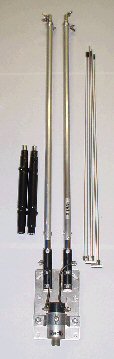

★ バラン・マウント付 基本セット ★
RD-S106
( 28/50 MHz帯 )
★ オプション・ベースコイル ★
RDC-S400 ( 7MHz) RDC-S170 (18MHz)
RDC-S300 (10MHz) RDC-S150 (21MHz)
RDC-S200 (14MHz) RDC-S120 (24MHz)
★ ポータブル運用に最適！ 軽量で収納サイズは最小で 58p
エレメントは、振出式（ 一部差込式 ）で蝶ボルト付き。設営や撤収に工具等は必要ありません。収納寸法は 58 p ，重さは 約1.2s（ 基本セットとベースコイル１本の合計 ）と超軽量コンパクト。
ボストンバックやリュックにも収納できます。
★ エレメントの先端にハットエレメントを採用
ハットエレメントの採用で、効率を損なわずに、狭い場所に設置ができます。エレメント長は片側 約２m、ハットエレメントの長さは 50p×2 です。

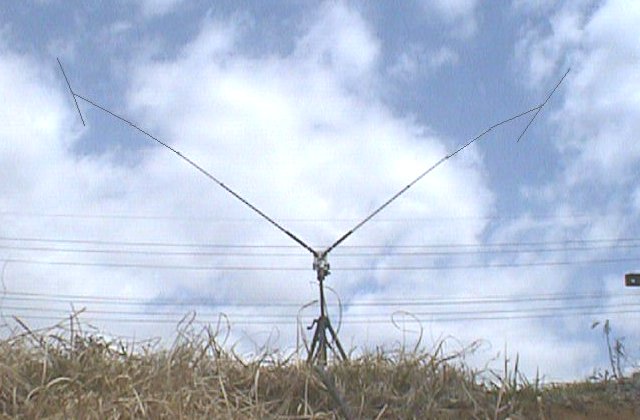

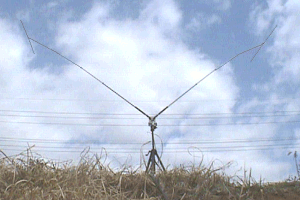

★ カメラの三脚にも取付可能
垂直マストや手すり等の水平部分はもちろん、カメラの三脚Iにも直接取付られます。
基本セット RD-S106 単体 |
|||||
|---|---|---|---|---|---|
| 型 式 | 1/2λ ダイポール | ||||
| 周波数帯 | 28MHz または 50MHz | ||||
| インピーダンス | 50 Ω | ||||
| VSWR | 1.5 以下 (fo:中心周波数において) | ||||
| バンド幅 (※1) | 1 MHz | 2 MHz | |||
| 最大入力 | 300w (All Mode) | ||||
| コネクター | Ｍ−Ｊ | ||||
| 寸 法 | エレメント長：片側約 2,000 mm | ||||
| 最小収納寸法 | 580 mm | ||||
| 重 量 | 980 g | ||||
| 受風面積 | 約 0.08 u | ||||
| 耐 風 速 | 瞬間最大風速 30 m/sec. | ||||
| 適合マスト | φ25o 〜 φ60o / □25o 〜 □45o / カメラ用三脚( 1/4" ) | ||||
| 標準価格 | \18,480 （本体価格 \16,800） | ||||
| 取扱説明書 |  (940KB) 【 ご覧いただくには Adobe Reader が必要です 】 |
||||
| 備 考 | ( 仕様は、予告無く変更する場合があります。) | ||||
RD-S106 + ベースコイル |
|||||||
|---|---|---|---|---|---|---|---|
| ベースコイル | RDC-S400 | RDC-S300 | RDC-S200 | RDC-S170 | RDC-S150 | RDC-S120 | |
| 型 式 | 1/2λ短縮ダイポール | ||||||
| 周波数帯 | 7MHz | 10MHz | 14MHz | 18MHz | 21MHz | 24MHz | |
| インピーダンス | 50Ω | ||||||
| VSWR | 1.5 以下 (fo:中心周波数において) | ||||||
| バンド幅 (※1) | 15 KHz | 35 KHz | 70 KHz | 150 KHz | 300 KHz | 650 KHz | |
| 最大入力 | 100w (SSB/CW) 50w (連続) (※2) | ||||||
| コネクター | Ｍ−Ｊ | ||||||
| 寸 法 | エレメント長：片側約 2,000 mm | ||||||
| 最小収納寸法 | 580 mm | ||||||
| 重 量 | 約1.2 Kg ( ベースコイルを含む ) | ||||||
| 受風面積 | 約 0.08 u | ||||||
| 耐 風 速 | 瞬間最大風速 30 m/sec. | ||||||
| 適合マスト | φ25o 〜 φ60o / □25o 〜 □45o / カメラ用三脚( 1/4" ) | ||||||
| 標準価格 | \5,720 （本体価格 \5,200） | ||||||
| 備 考 | ( 仕様は、予告無く変更する場合があります。) | ||||||
